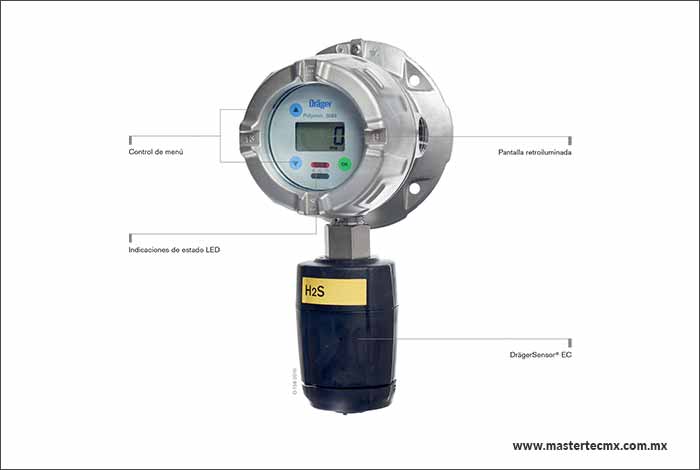

El Dräger Polytron® 5100 EC es un rentable transmisor a prueba de explosión para la detección de gases tóxicos u oxígeno. Utiliza un DrägerSensor® electroquímico de tipo plug & play de alto rendimiento para detectar un gas específico. Una salida de 4 a 20 mA de 2 o 3 hilos con relés lo hace compatible con la mayoría de los sistemas de control.
Ventajas
Duradero, inteligente y sensible: DrägerSensor
El Polytron 5100, que cuenta con DrägerSensors electroquímicos exclusivos, puede detectar más de 100 gases tóxicos y oxígeno. Estos duraderos sensores realizan la detección de forma continua incluso en las condiciones más pesadas. Los DrägerSensors ofrecen el rango de temperatura y humedad más extenso del sector, entre -40 °C y +65 °C. La memoria integrada contiene toda la información de calibración y configuración. El sensor se entrega ya calibrado y está listo para su funcionamiento inmediato. La conexión intrínsecamente segura del sensor elimina la necesidad de acoplar un arrestador de flama, lo que agiliza los tiempos de respuesta y aumenta su sensibilidad.
Mismo diseño, mismo principio de funcionamiento
Polytron 5100 pertenece a la serie Dräger Polytron 5000. Todos los transmisores de esta serie tienen el mismo diseño e interfaz de usuario. Esto permite un funcionamiento uniforme con menor necesidad de capacitación y mantenimiento. La pantalla retroiluminada muestra claramente la información de estado y permite un rápido acceso a las funciones mediante un imán no intrusivo. La concentración de gas y la unidad de medición aparecen en pantalla durante el funcionamiento normal. Los LED de colores (verde, amarillo y rojo) ofrecen información adicional de estado y de alarma.
Tres relés para controlar los equipos externos
Bajo pedido, el Dräger Polytron 5100 puede equiparse con tres relés integrados. Esto le permite utilizarlo como un sistema de detección de gas independiente con dos alarmas de concentración ajustables de forma arbitraria y una alarma de fallo. Las alarmas audibles, las luces de señal o dispositivos similares pueden controlarse así de manera local sin un cable adicional entre el transmisor y el controlador central.
Cubierta segura y robusta para cualquier aplicación
El Polytron 5100 cuenta con una cubierta a prueba de explosiones de Clase I, Div. 1 fabricada en aluminio o acero inoxidable, lo que lo hace idóneo para todo tipo de condiciones ambientales. La versión con tipo de protección “e” incluye una práctica estación de acoplamiento que facilita su instalación en atmósferas peligrosas sin conductos de funcionamiento (allí donde esté aprobado).
La opción de sensor remoto no requiere instalación con conducto
La cubierta del sensor remoto opcional permite instalar el sensor alejado al transmisor. Esto facilita la colocación del sensor cerca de una nube potencial de gas en una ubicación inaccesible con la pantalla a la altura de los ojos. Puesto que el sensor está conectado al transmisor a través de un puerto intrínsecamente seguro, no es necesario instalar un conducto para montar un sensor remoto Y para facilitar todavía más el proceso, Dräger incluye hasta 30 metros de cableado. La conexión intrínsecamente segura también permite intercambiar el sensor en una atmósfera peligrosa sin cortar el suministro y sin recalificar la zona.
Polytron 5100
Con los sensores electroquímicos probados y avanzados de Dräger diseñados para ofrecer para el mejor rendimiento de medición, el Polytron 5100 ofrece un funcionamiento rentable al usuario. Además cuenta con configuraciones que no estaban disponibles en el modelo anterior:
‒ Equipo de 2 o 3 cables.
‒ 3 cables de 10 a 30 V CC (2 cables de 18 a 30 V CC).
‒ Acoplamiento del sensor de aislamiento galvánico.
‒ Pantalla de 9 segmentos y 4 dígitos, con luz de fondo (solo en modo de 3 cables).
‒ 15 sensores disponibles para uso XP.
‒ Relés opcionales (solo en modo de 3 cables).
‒ Montaje de sensor remoto opcional.
‒ Disponible versión para seguridad aumentada (Ex e).
Accesorios
Los accesorios para el montaje remoto, en conductos, tuberías u otros lugar permiten el uso del transmisor en una gran variedad de aplicaciones.
Ventajas:
‒ Sencillo y rentable: calibración por una persona.
‒ Instalación eléctrica rápida y sencilla.
‒ Disponible como antideflagrante o como modelo con seguridad aumentada.
‒ Carcasa de aluminio o acero inoxidable 316 L para las condiciones más extremas.
‒ Software muy fácil de usar gracias al menú sencillo.
‒ Pantalla con luz de fondo: fácil de leer incluso en lugares con poca luz y sin luces intermitentes.
‒ Indicador de estado tipo semáforo (verde=sin peligro, amarillo=error, rojo intermitente=alarma de gas).
‒ Sensores inteligentes con mantenimiento predictivo.
‒ Rangos de medición ajustables por el usuario (dentro de los rangos permitidos).
‒ Pantalla matricial para la configuración flexible de las unidades y los rangos de medición.
Componentes del sistema
Dräger REGARD® 3900
Unidad de Control para detectores de gases REGARD® 3900. Diseñada para la detección de gases tóxicos, oxígeno y gases y/o vapores inflamables. El sistema de control es totalmente configurable de 1 a 16 detectores dependiendo del tipo y la cantidad de módulos de entradas/salidas instaladas.
Dräger REGARD®-1
Dräger REGARD®-1 es un sistema de control autónomo e independiente de un solo canal para la detección de sustancias tóxicas, combustibles y oxígeno. El sistema de control es totalmente configurable para una única entrada desde un transmisor de 4 a 20 mA o desde una cabeza de medición Dräger Polytron® SE Ex.
Accesorios
Estación de acoplamiento
La estación de acoplamiento está incluida en todos los transmisores dela serie Polytron® 5000 y Polytron® 8000 con el tipo de protección "e", lo que aumenta la seguridad. También facilita el premontaje.
Protector contra salpicaduras
El protector contra salpicaduras protege el sensor de las salpicaduras de agua y de la suciedad.
Kit de montaje de conductos
El kit de montaje de conductos permite la supervisión del gas en el interior de los conductos de ventilación manteniendo el transmisor en el exterior.
Especificaciones Técnicas
- Tipo
- Gases
- Rangos de medición
- Pantalla
- Datos eléctricos
- Condiciones medioambientales (véase la hoja de datos del sensor)
- Cubierta
- Aprobaciones*
- Marcas CE
Funcionamiento normal De 4 a 20 mA
Mantenimiento Constante 3,4 mA o 4 mA
Modulación ±1 mA 1 Hz;
(ajustable)
Fallo menor que 1,2 mA, 3 hilos
menor que 3 mA, 2 hilos
Fuente de alimentación De 10 a 30 V CC, 3 hilos
De 18 a 30 V CC, 2 hilos
Consumo (máx.) sin relé, no remoto 80 mA a 24 V
con relé, remoto 100 mA a 24 V
Especificación del relé (opción) 2 relés de alarma y 1 relé de fallo, SPDT 5 A a 230 V CA, 5 A a 30 V CC, limitado por resistencia
De -40 a 65 °C con relé
Presión De 700 a 1300 mbar
Humedad De 0 a 100 % h. r., sin condensación
Cubierta del sensor Poliamida
Tipo de protección de la cubierta NEMA 4X & 7, IP65/66/67
Entrada de cable Agujeros roscados NPT de 3/4” o pasamuros M20
Dimensiones (Al. x An. x F.) Peso aprox.
sin estación de acoplamiento 280 x 150 x 130 mm
aprox. con estación de acoplamiento 280 x 180 x 190 mm
sin estación de acoplamiento, de aluminio 3,0 kg
sin estación de acoplamiento, SS316 L
5,0 kg con estación de acoplamiento, de aluminio
4,5 kg con estación de acoplamiento, 6,5 kg de SS316 L
CSA Clase I, Div. 1, Grupos A, B, C, D; Clase II, Div. 1, Grupos E, F, G; Clase I, Zona 1, Grupo IIC; Código T T6/T4
IECEx Ex db [ia] IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+70 °C; versión “d” Ex db e [ia] IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+70 °C; versión “e” Ex tb [ia] IIIC T135 °C Db
ATEX II 2G Ex db [ia] IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+70 °C; versión “d” II 2G Ex db e [ia] IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+70°C; versión “e” II 2D Ex tb [ia] IIIC T135 °C Db
Compatibilidad electromagnética (Directiva 2014/30/UE)
Voltaje bajo (Directiva 2014/35/UE)
